五軸數控機床的類型

　　五軸機床是在原三軸加工中心at(五軸加工)上開發的。根據ISO的規定，數控機床的運動采用右手直角坐標系來描述。其中，平行于主軸的坐標軸定義為Z軸，繞X、Y、Z軸的旋轉坐標分別為A、B、C。各坐標軸的運動可以通過工作臺或刀具的運動來實現，但方向是由刀具相對于工件的運動方向來定義的。通常五軸聯動是指X、Y、Z、A、B、C任意五個坐標的直線插補運動..換句話說，五軸是指X、Y、Z三個運動軸加上任意兩個旋轉軸。根據聯動軸擺動機構的不同，五軸可分為以下幾類。

　　1、工作臺搖籃式

　　在傳統三軸加工中心和搖架工作臺的基礎上，工件擺動，成為3+2五軸聯動加工中心。聯動軸為X/Y/Z/A/C，Y軸方向的B軸不旋轉。

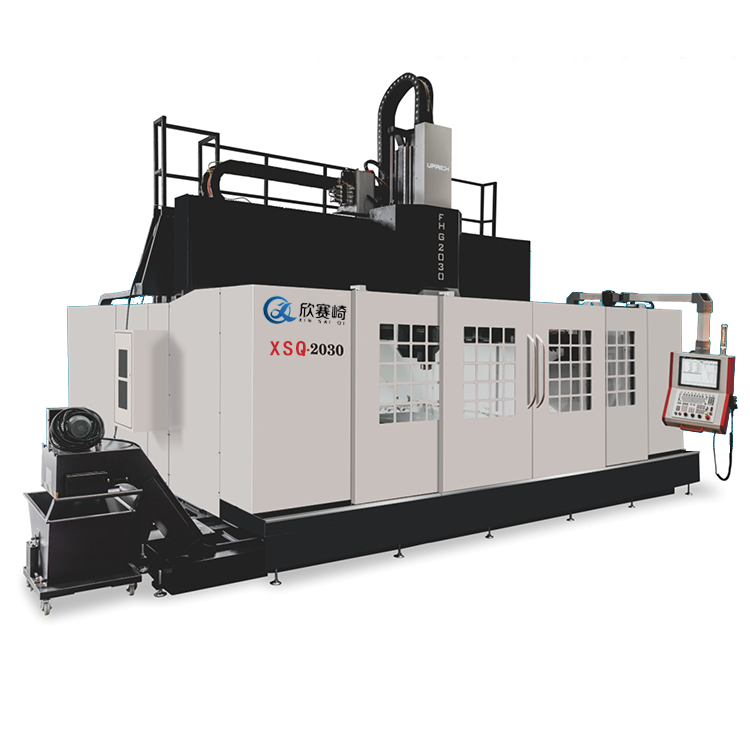

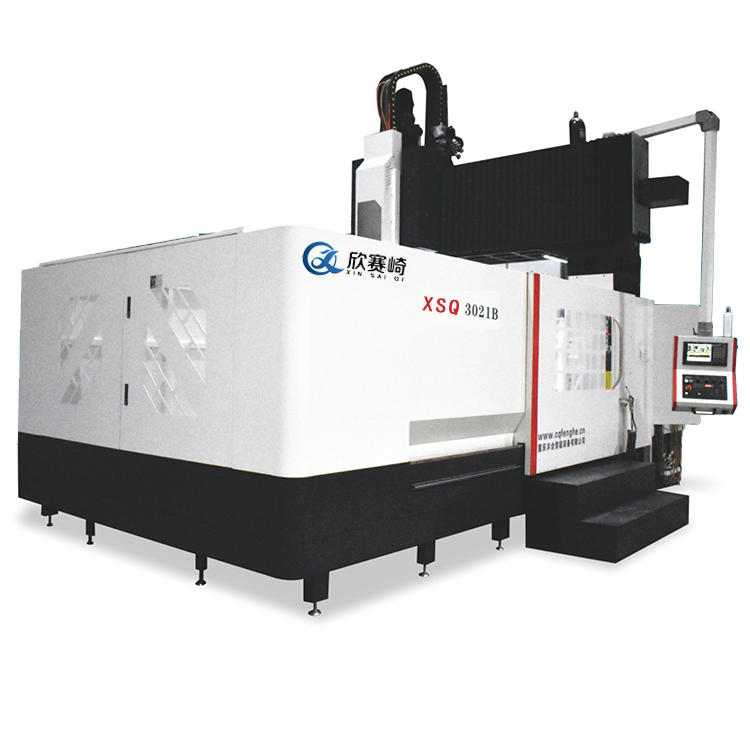

　　2、立式主軸雙擺頭

　　一般在擺頭中間有一個活拉刀結構的電主軸，所以雙擺頭本身尺寸不容易做小。另外，雙擺頭結構的五軸聯動機床加工范圍不能太小，越大越好。一般是龍門或移動梁龍龍門。聯動軸為X/Y/Z/A/C，Y軸方向的B軸不旋轉。

　　3、臥式主軸雙擺頭

　　在臥式加工中心結構的基礎上，采用雙擺頭五軸聯動。聯動軸為X/Y/Z/B/C，X軸方向的A軸不旋轉。

　　4、工作臺擺動式

　　直驅成熟后，五軸聯動的結構也有了很大的改進。整個工作臺可以雙重?cái)[動。目前C軸直驅可以達到一定的速度，達到轉彎的效果。聯動軸為X/Y/Z/B/C，X軸方向的A軸不旋轉。

　　5、工作臺主軸擺動

　　根據擺動機構的演變，工作臺和主軸分別擺動，形成兩者的組合。聯動軸為X/Y/Z/A/C，Y軸方向的B軸不旋轉。
